Був запит, а які у нас є динамометричні ключі, то вирішили написати статтю, бо воно все трошки заплутаніше, ніж просто купити два ключі

В цілому, обрати динамометричні ключі для обслуговування велосипеда не складно. В ідеалі має бути 2 ключа, один для моментів 4-20Нм (зажим виноса, керма, підсіділа, лінки підвіски, кароче всяка дрібнота), інший для моментів 20-50Нм (чашка кареток, шатуни, локрінги касет), але для більшості робіт вистачить ключа, що покриває діапазон 4-20Нм

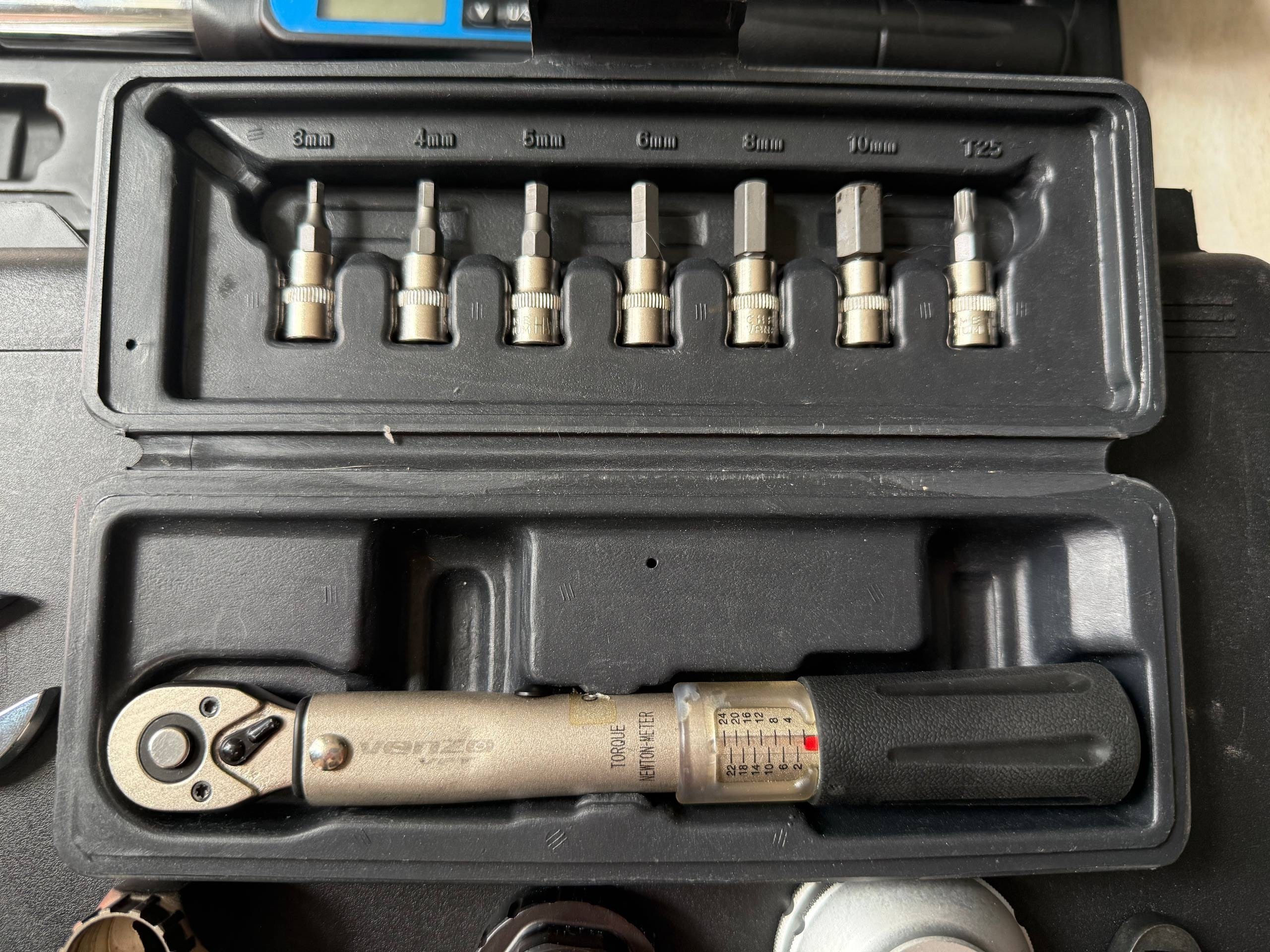

У нас довгий час був максимально простий аналоговий ключ, який закривав базові потреби по обслуговуванню вельчика:

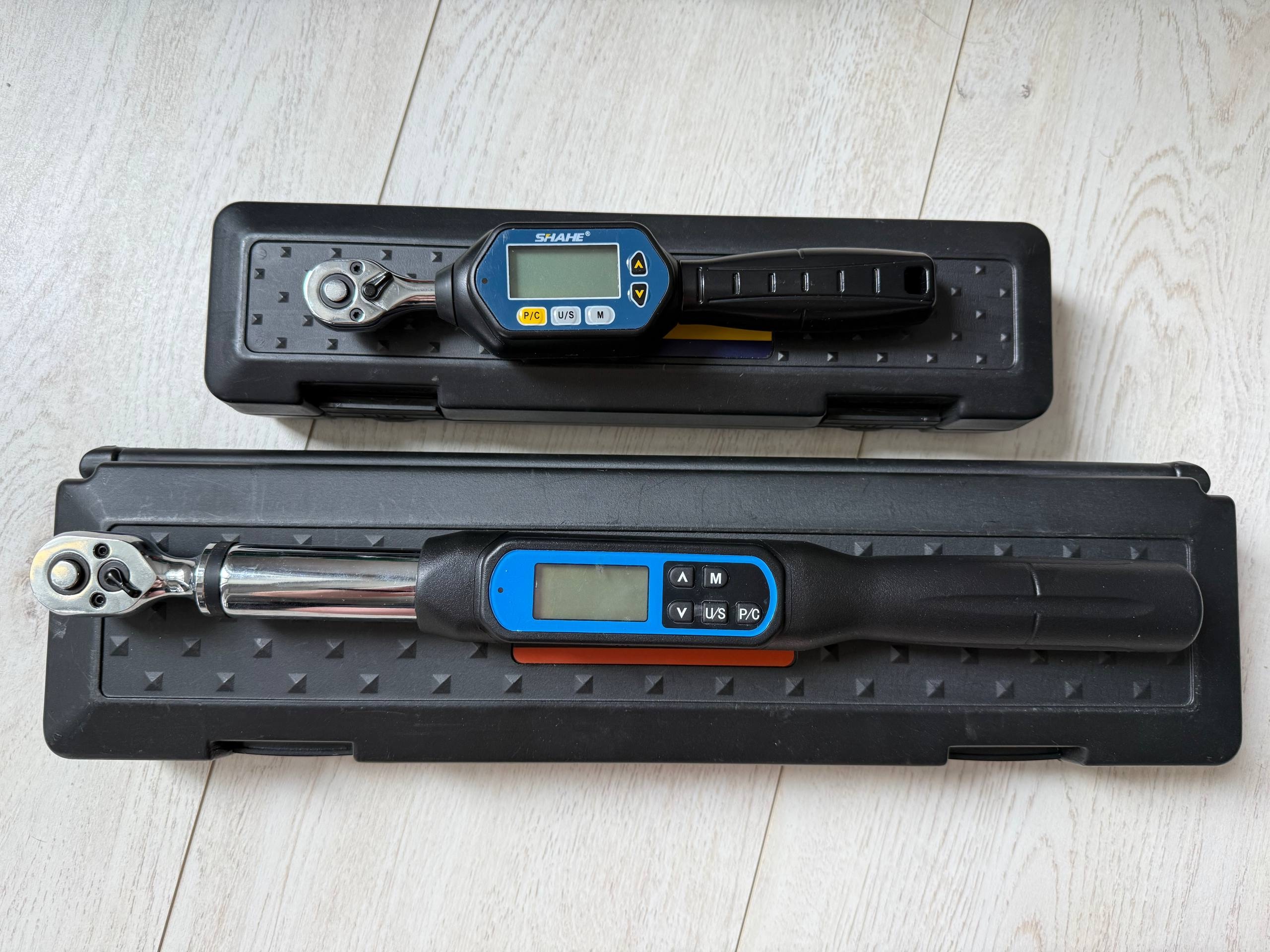

Тепер ми докупили ще 2 цифрових ключа – AWJ3-0085 та AWM-30

Маленький ключ AWM-30 має діапазон 0.9-30Нм

Великий ключ  AWJ3-0085 має діапазон 5.1-85Нм

Ми трошки втиканули, коли обирали великий ключ, бо чогось подумали, що він також буде від бренду Shahe, однак виявилось, шо він просто йде як “ноунейм”

По логіці роботі ключі однакові, можна затягувать шось як по, так і проти годинникової стрілки, можна виставлять значення на якому ключ буде пікать венгу. Є ще декілька режимів роботи, якась пам*ять, але ми за весь час користувались тіки одним режимом. Виставив момент, на який хочеш затягнути, і при затягуванні ключ відповідно пікає. Коли доходиш по потрібного моменту – пікання перетворюється у постійнє пищання

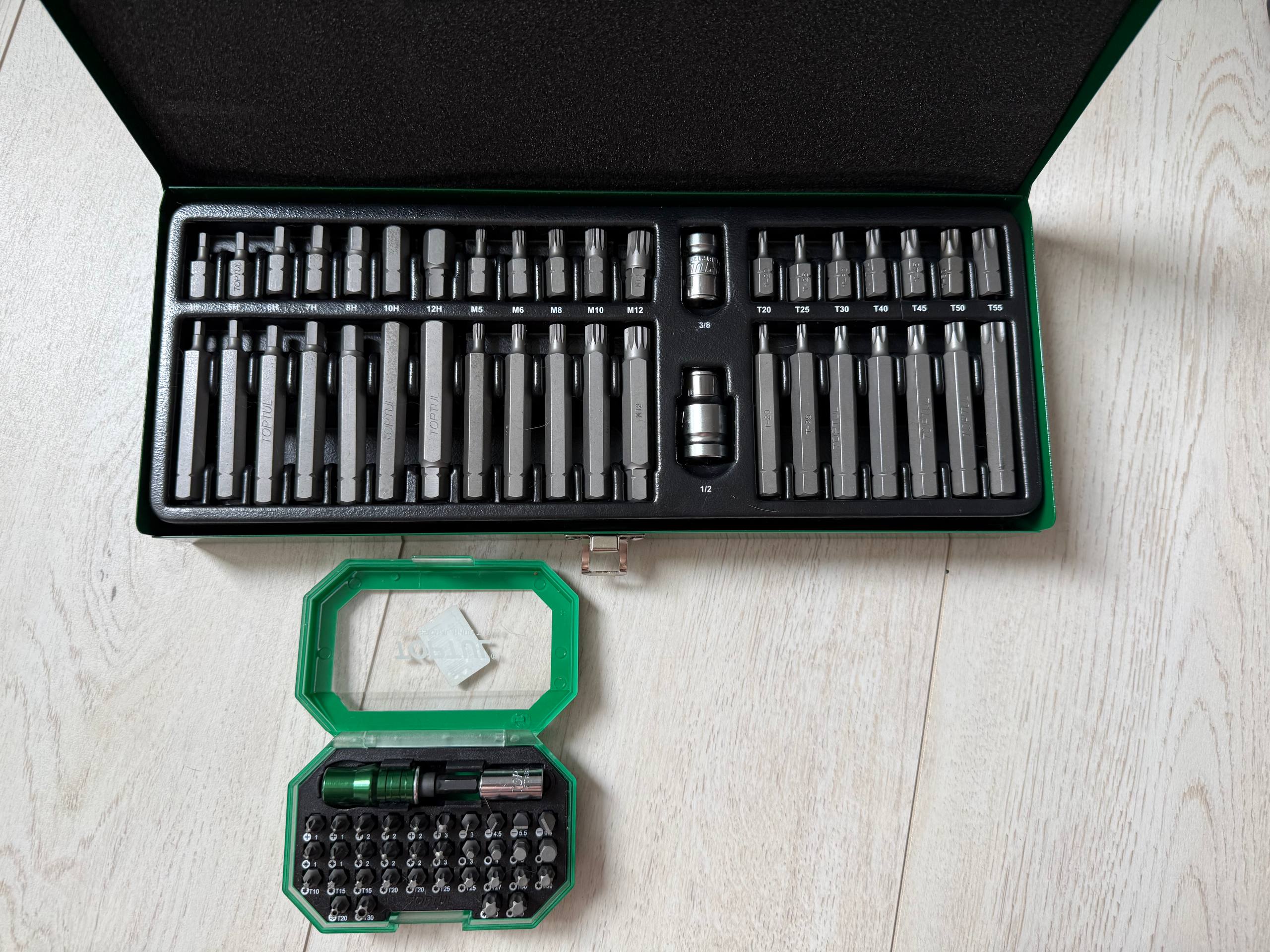

Біти ми купували лише брендові, бо злизати якийсь дорогий болт у підвісці обійдеться дорожче. Біти Toptul, маленький набір – GACW3502, великий набір – GAAD4002:

Здавалось би, найскладніше позаду – розібрались, які діапазони потрібні, підібрали ключі, біти, і купили їх

А от і ніт))))

Самим складним виявилось зібрати комплект біт і перехідників, щоб ключами можна було повноцінно користуватись

Динамометричні ключі можуть мати розмір квадратів 1/4, 3/8 та 1/2 дюйма. Наш маленький ключ має квадрат 1/4 дюйми, наш великий ключ має квадрат 3/8 дюйми

В нашому випадку біти були під шестигранник (HEX) на 1/4 дюйма, та на 10мм. Для того, шоб наші ключі працювали з нашими бітами, потрібно мати певні перехідники

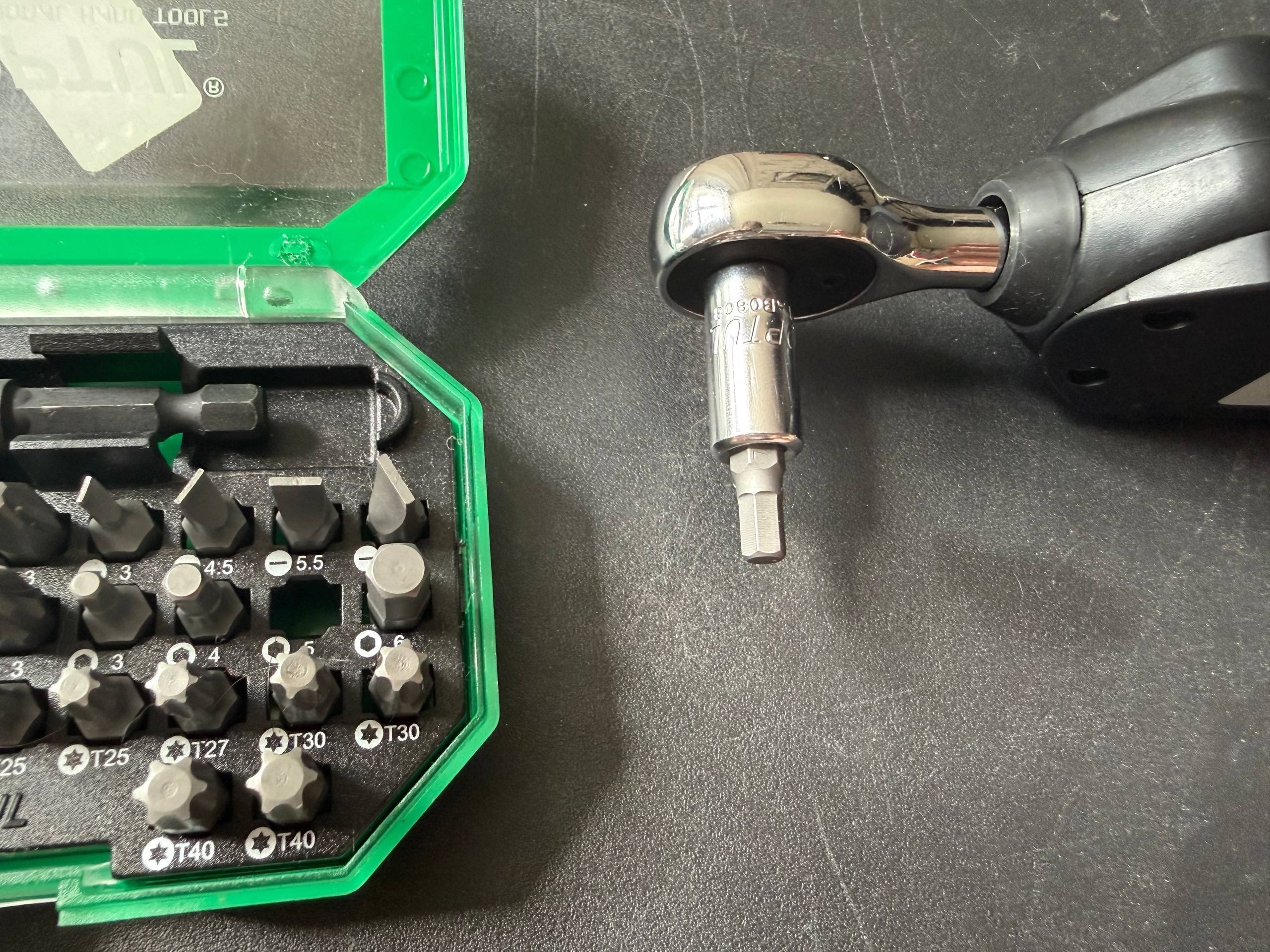

Маленький набір у нас був ще до замовлення динамометричних ключів, тому для його “підключення” потрібен бітотримач Toptul FTAB0808. Він недорогий, але звісно ми дізнались що він потрібен у самий останній момент))

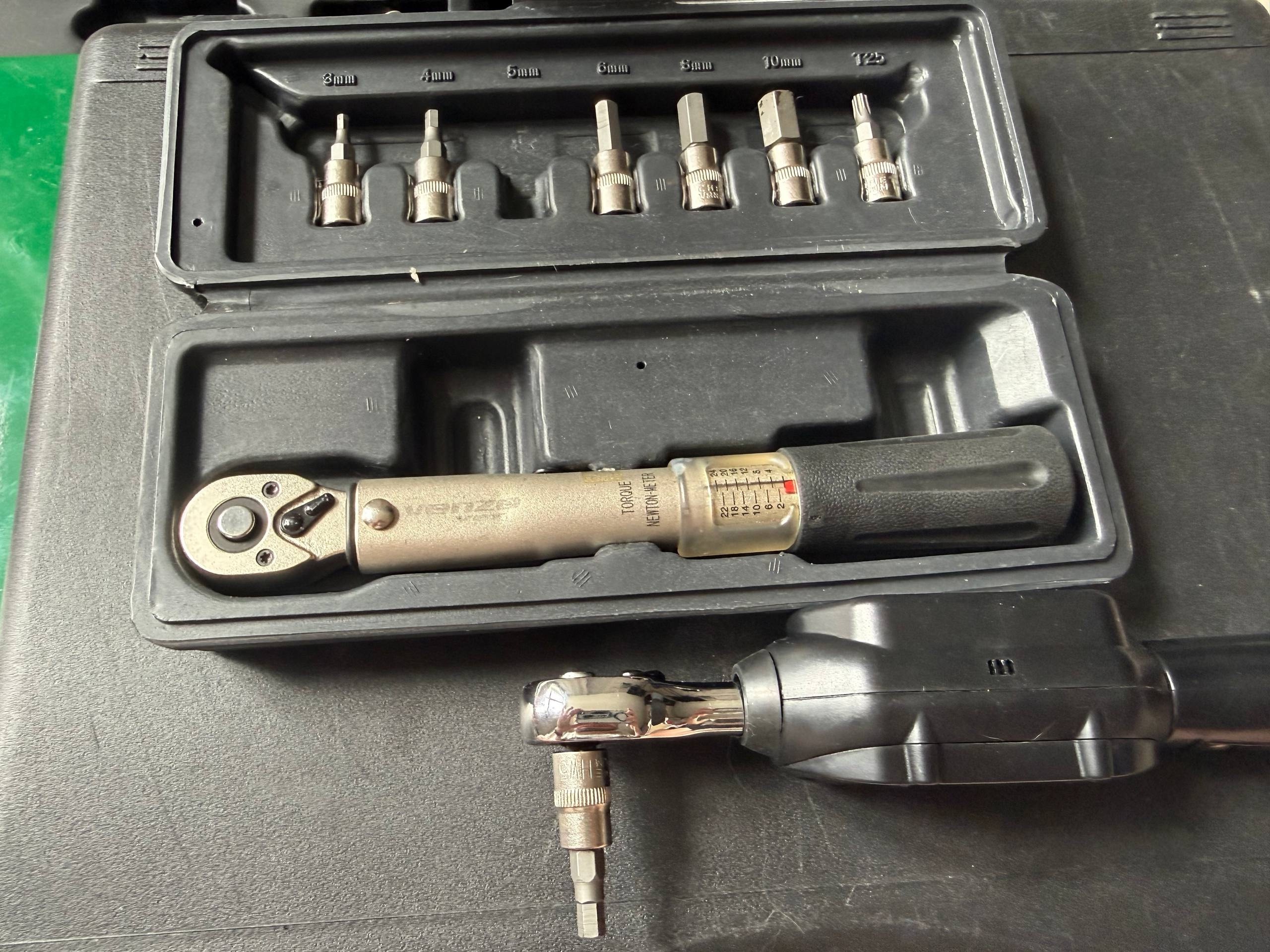

Як тимчасове рішення ми використовували біти від старого динамометричного ключа:

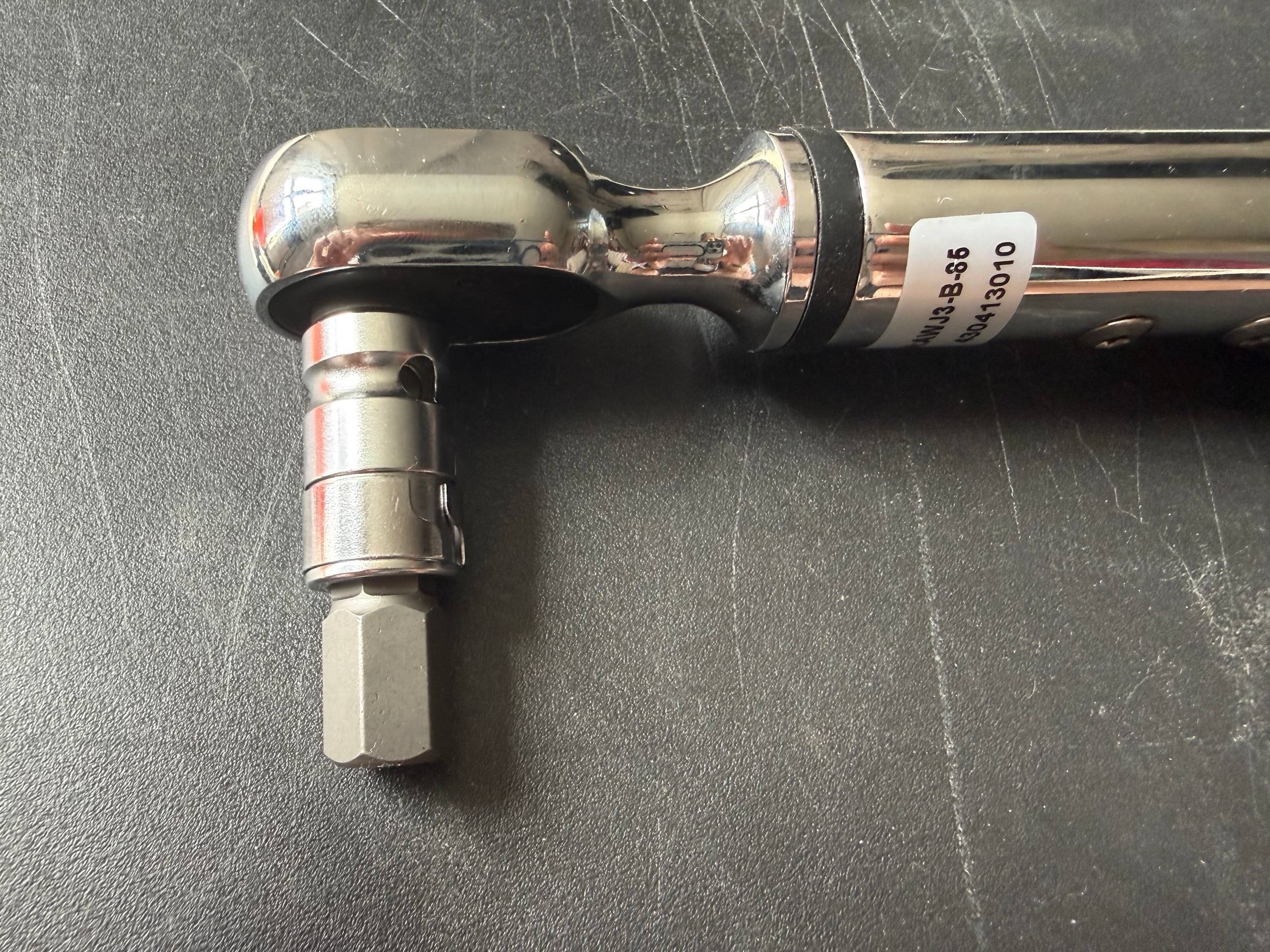

З великим набором біт перехідники з квадратів 3/8 та 1/2 на шестигранник 10мм були в комплекті, тому нічого докуповувати не довелось:

Далі будуть описані комбінації ключів, перехідників, біт, зйомників, і всього такого іншого, що ми використовували за весь час

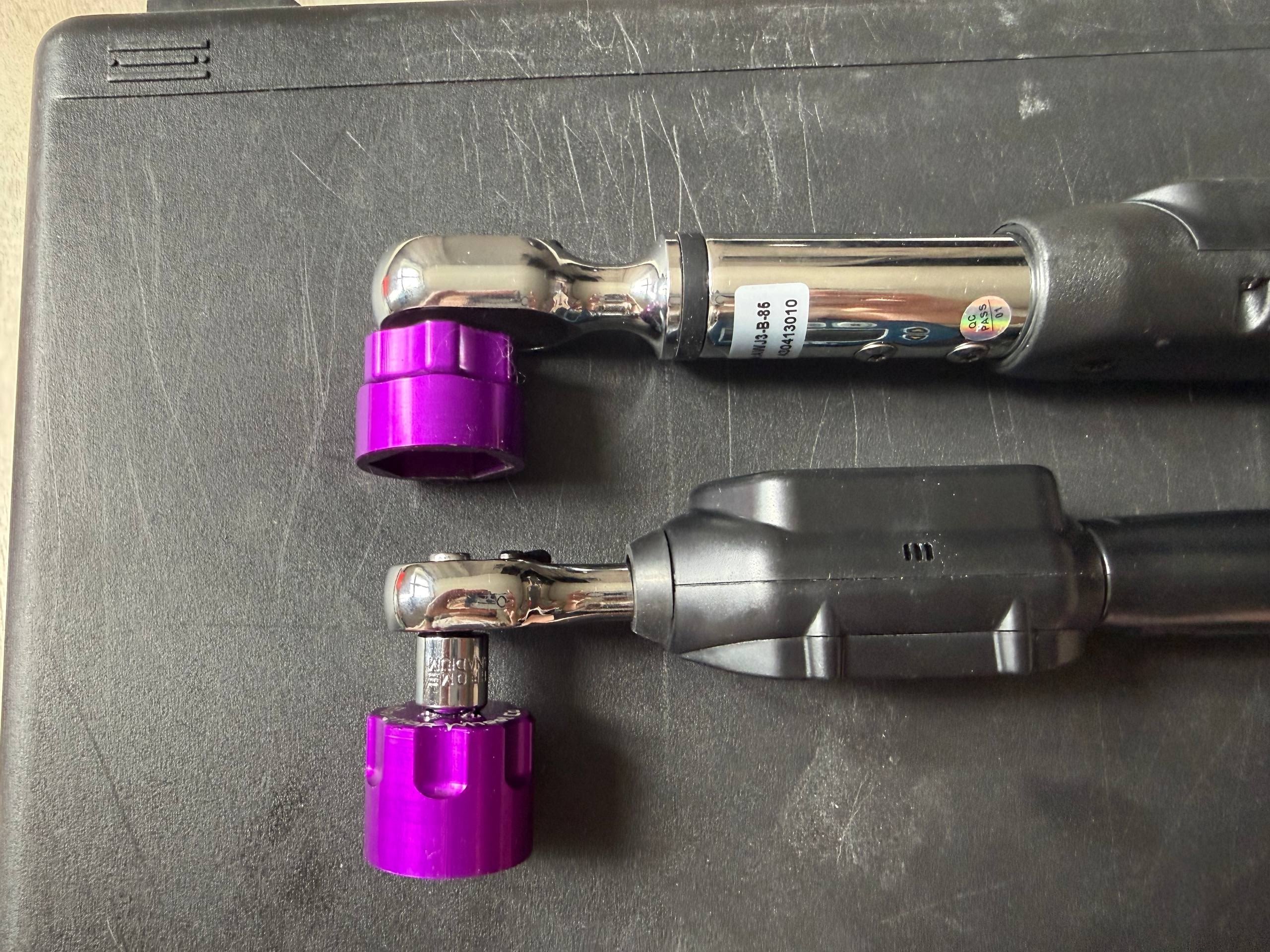

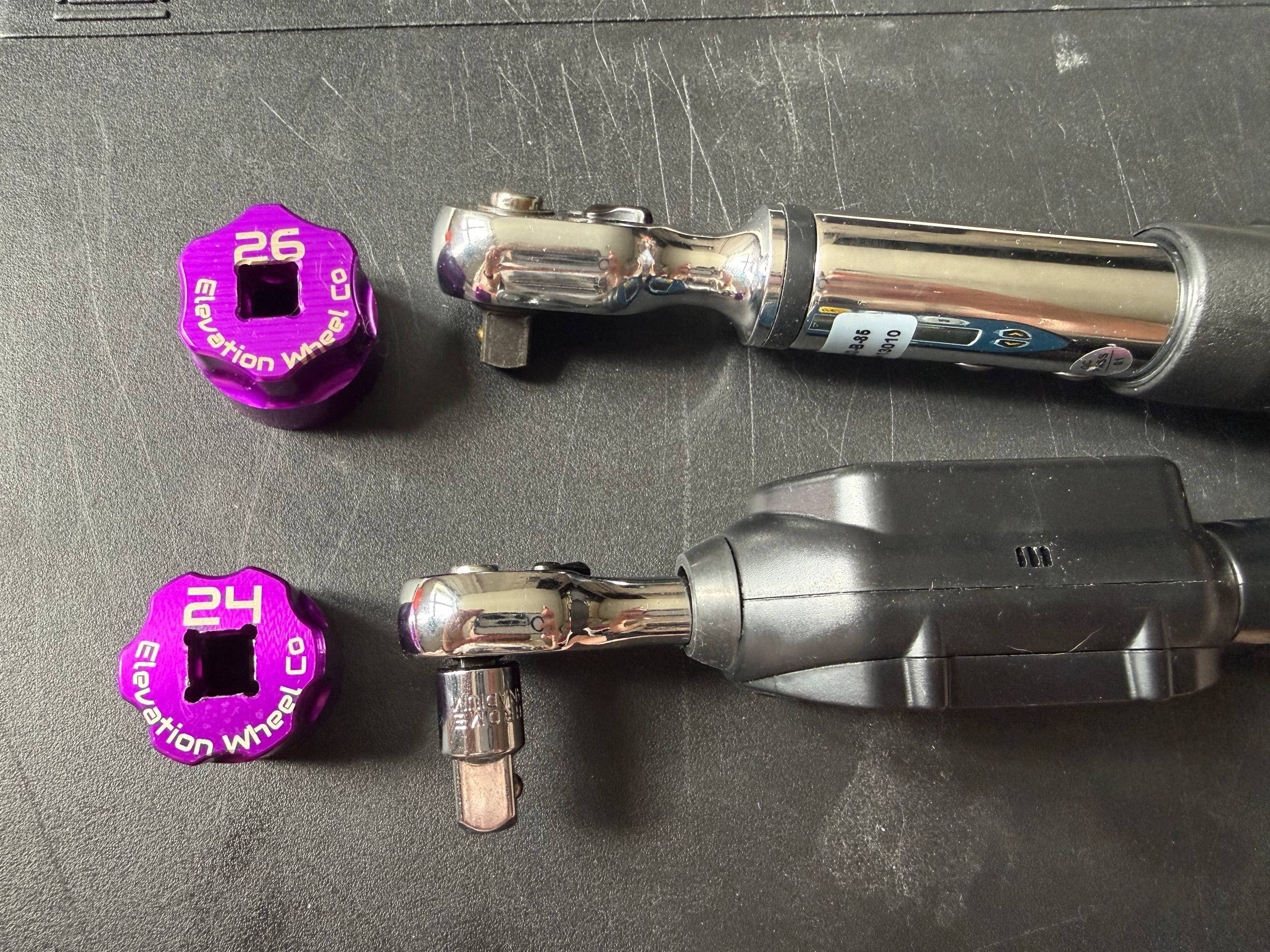

Фіолетові зйомники для топкепів на вилках. Інтерфейс – 3/8 дюйма. Їх можна використовувати напряму з великим ключем, або через перехідник 1/4 на 3/8 з маленьким ключем (купували на Алі, TYPE E)

Затягувать топкепи потрібно моментом 20-25 Нм (діапазон з пам*яті, завжди дивіться мануал виробника!), тому тут може використовуватись і маленький, і великий ключ:

Чашки для кареток. Спершу, хочемо виразити вдячність і побажати всього найкращого компанії Shimano, у якої для сучасної лінійки різьбових кареток BSA потрібно аж три окремих зйомники

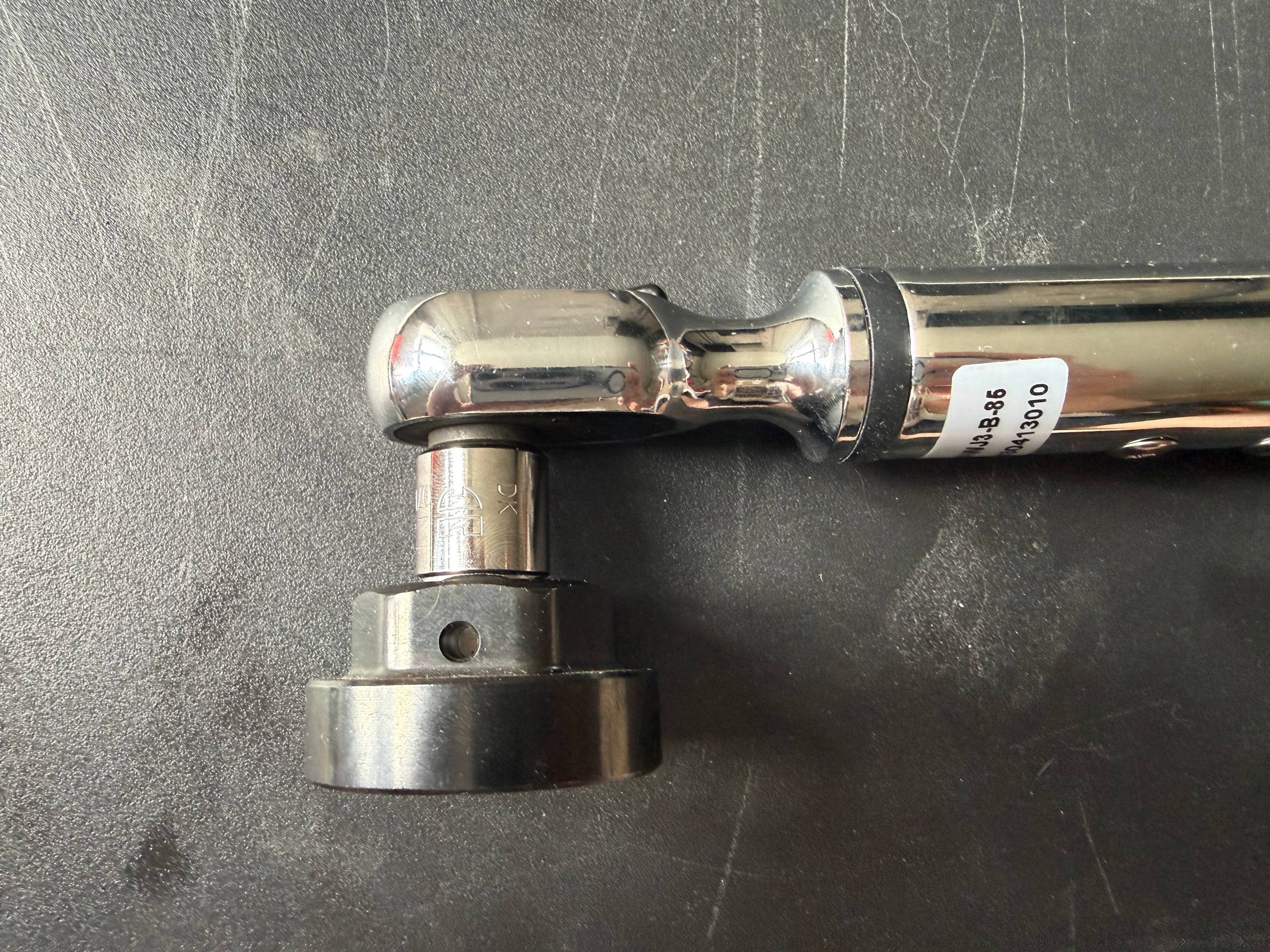

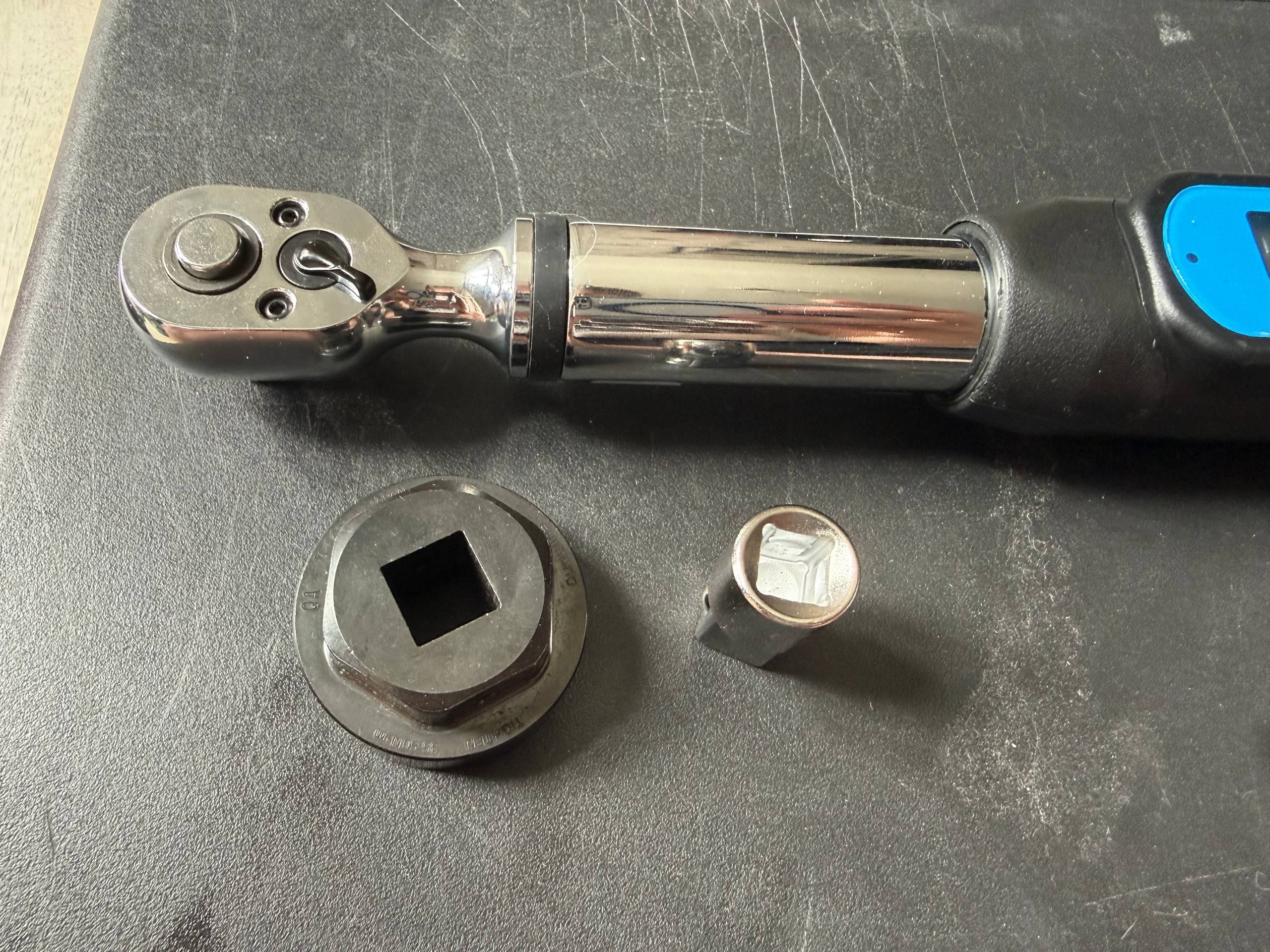

Нам було потрібно встановити каретку XTR, зйомник для якої має інтерфейс 1/2 дюйма:

Момент затяжки – 30+Нм, тому тут потрібен тільки великий ключ. Також потрібен перехідник з 3/8 на 1/2 дюйми. Ми купили локально Wurth 0713128402:

Для класичних BSA кареток у нас є дуже старий зйомник ICE TOOLZ, який закручується 8мм шестигранником:

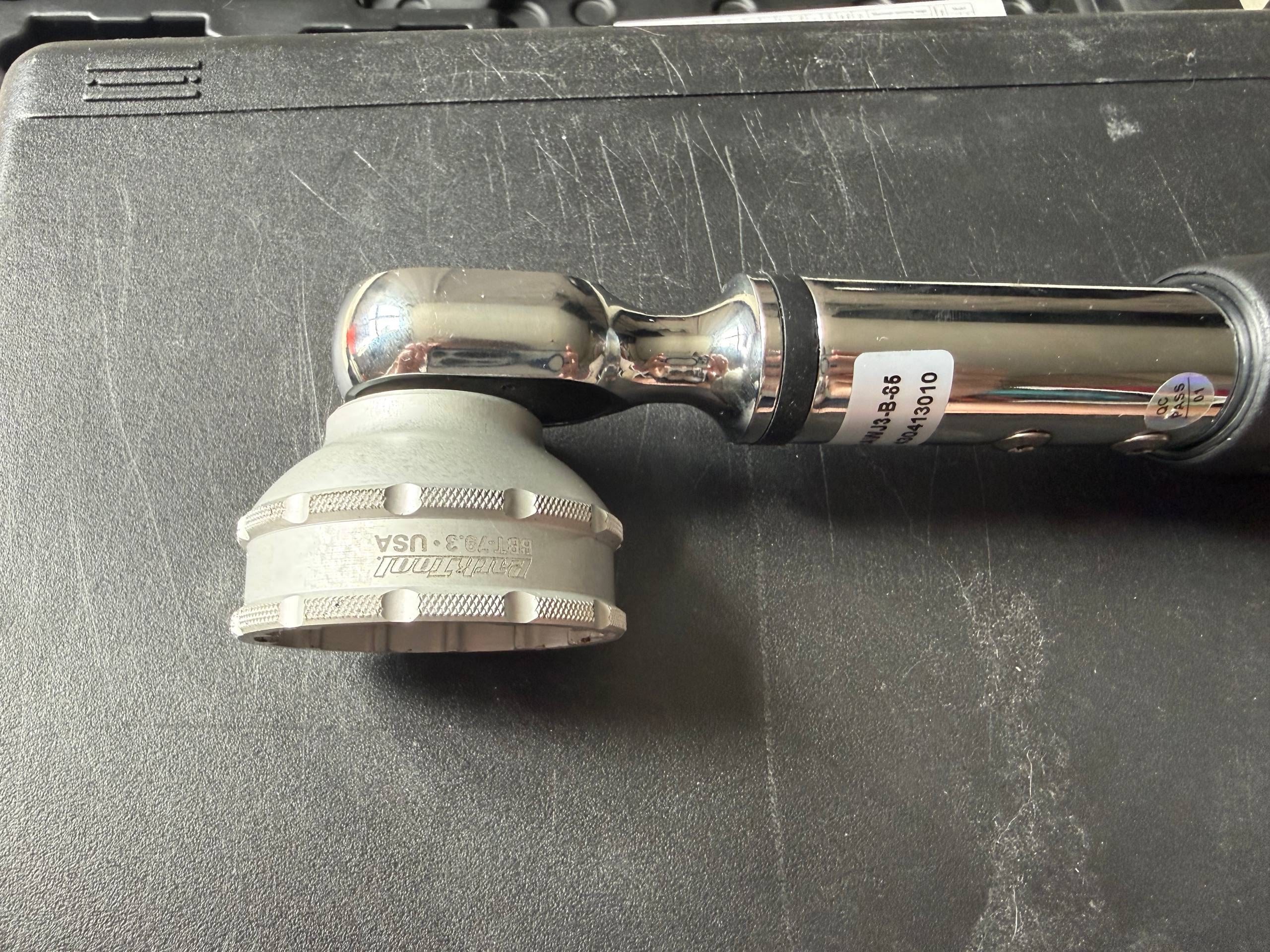

Зйомник каретки DUB має інтерфейс 3/8 дюйма, тому він вдягається напряму на великий ключ:

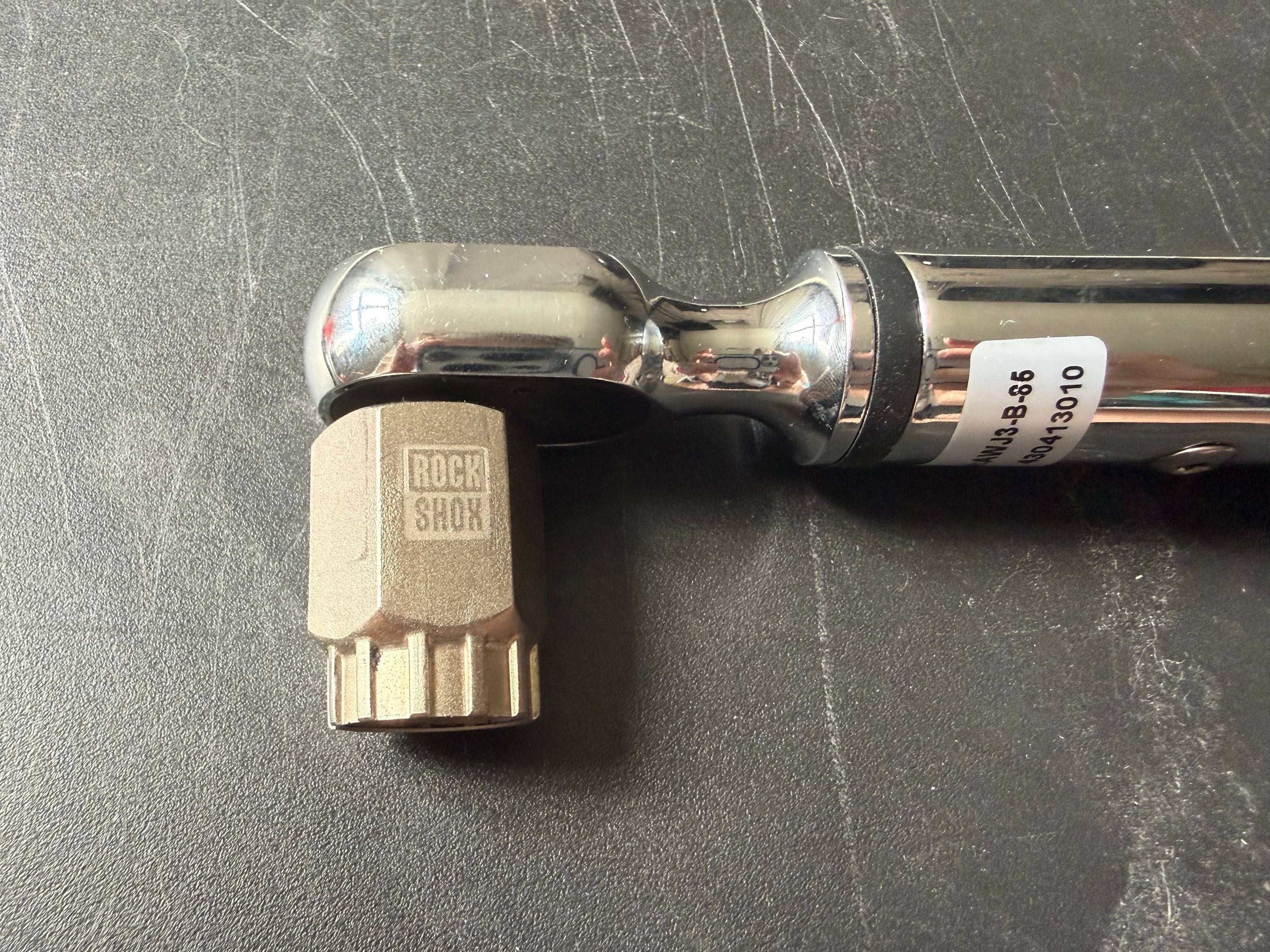

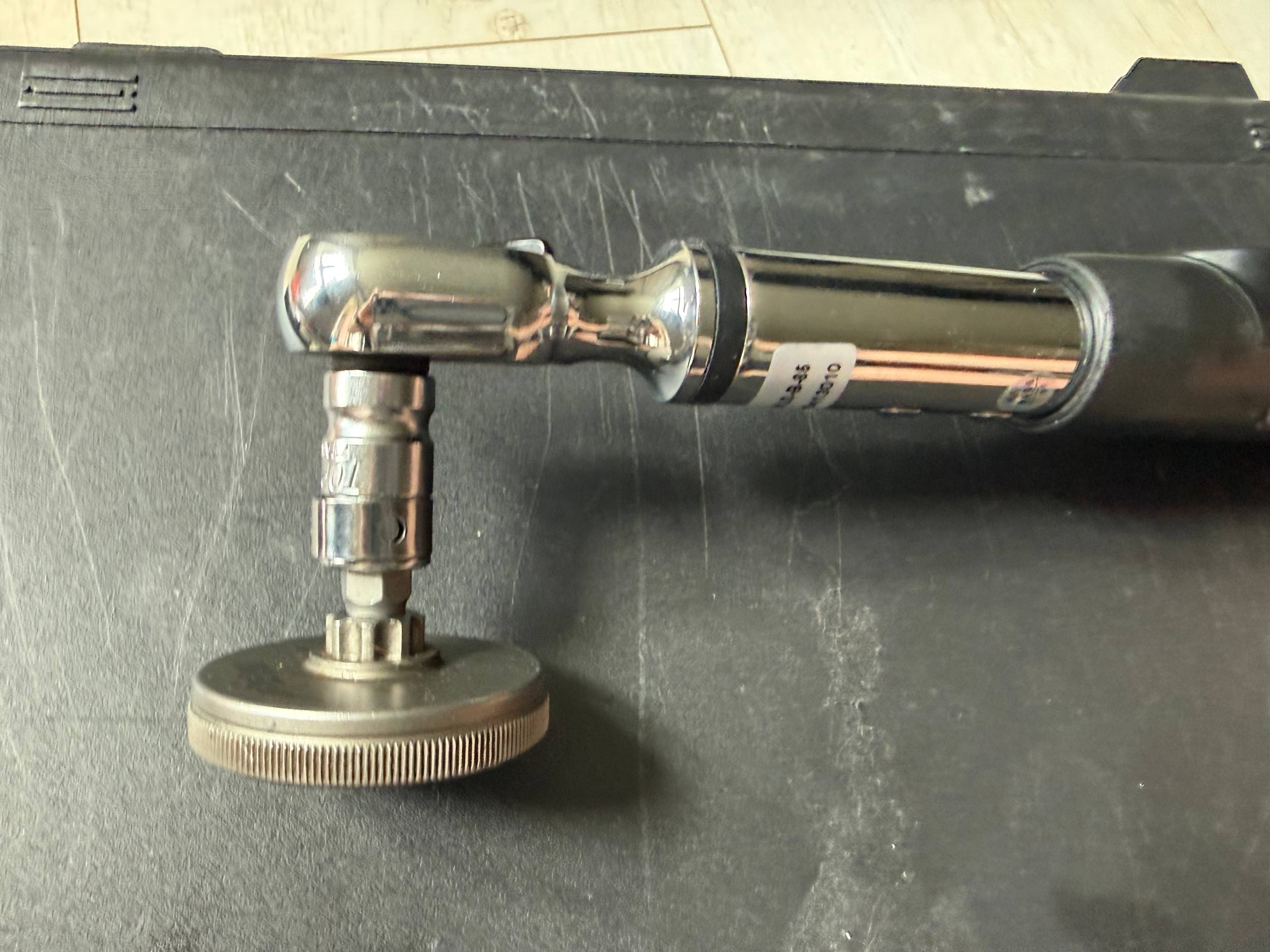

Також на великий ключ напряму вдягається SRAM-івський зйомник кассети, який ще використовується як зйомник топкепів в деяких вилках ROCK SHOX:

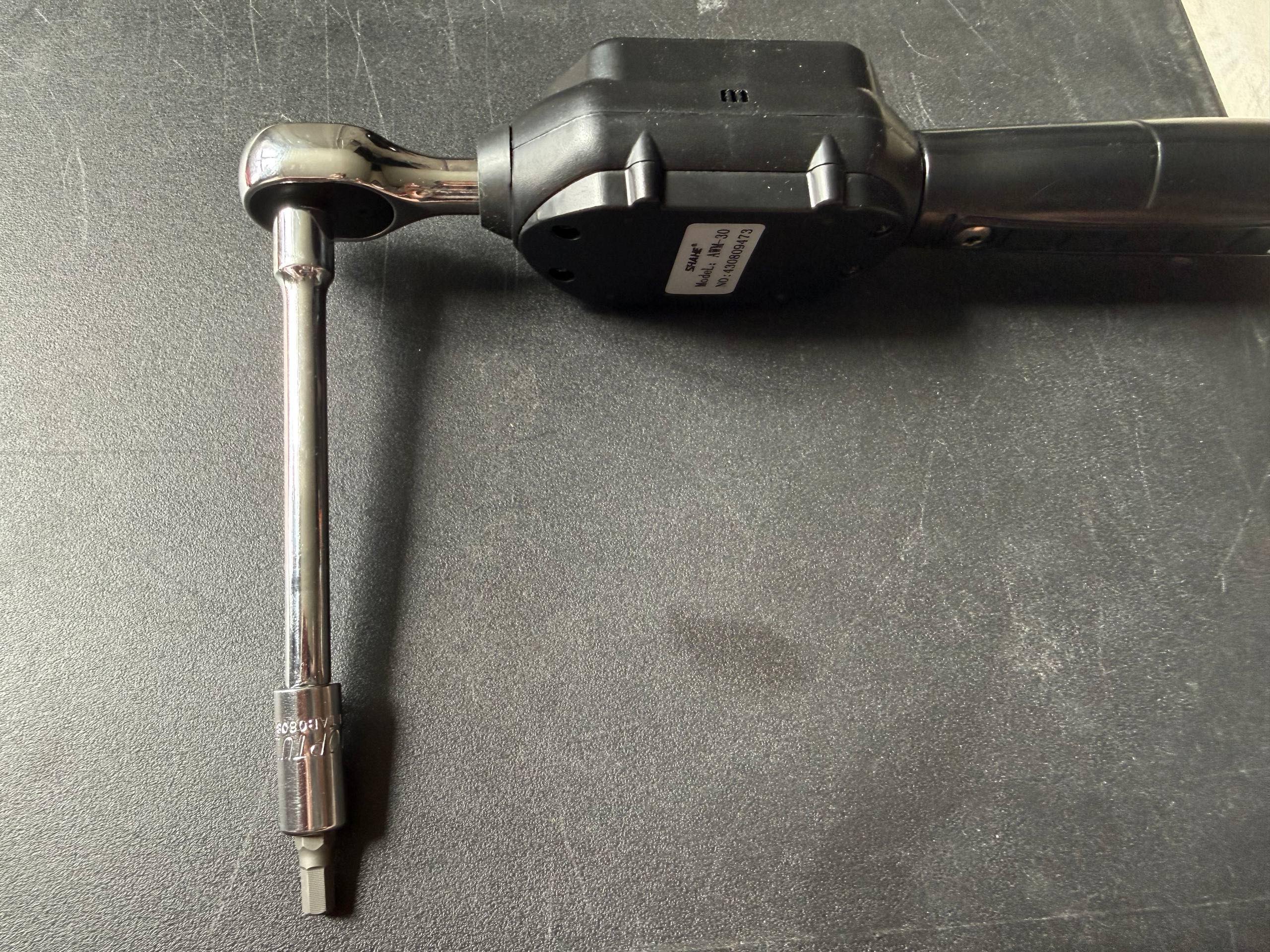

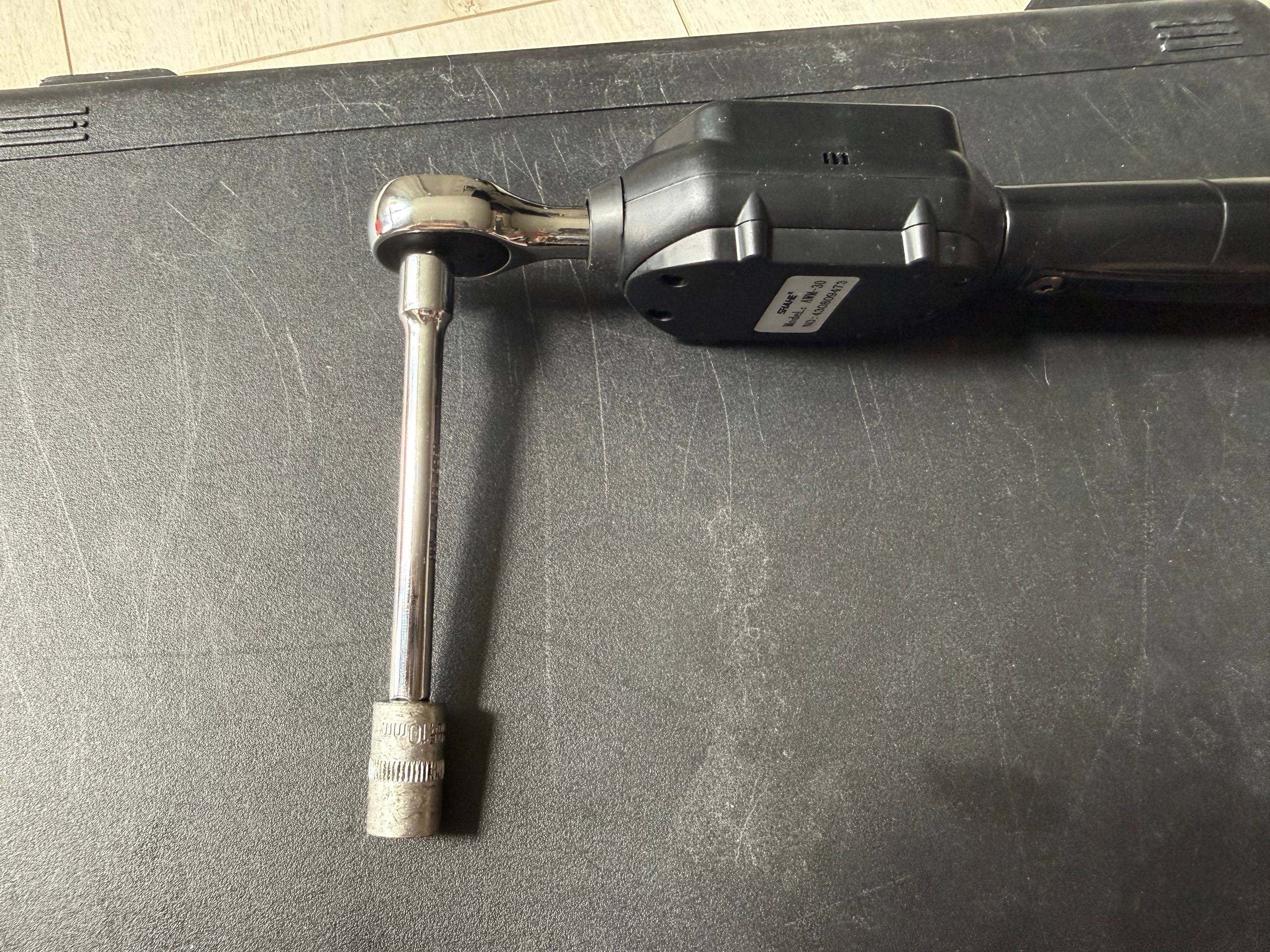

Важливим доповненням маленького ключа був подовжувач інтерфейсу 1/4 дюйма (шось тіпа такого – https://s.click.aliexpress.com/e/_c3fuWLIb):

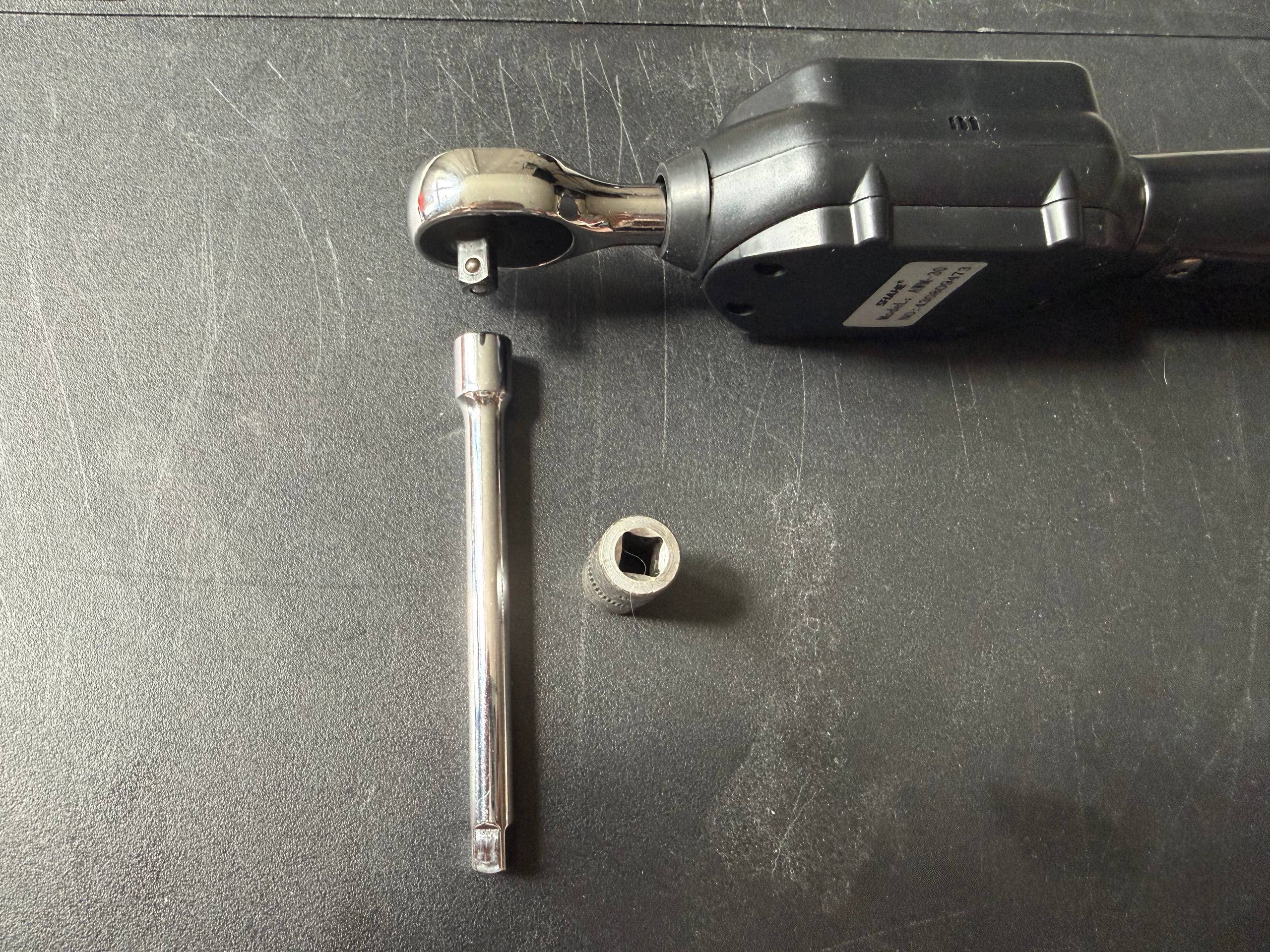

Він потрібен як для затягування болтів на штанах вилок з короткими ногами:

Так і для затягування шосейних/гравійних дуалів (бо там не завжди є місце для ключа шоб підлізти ключем з бітою):

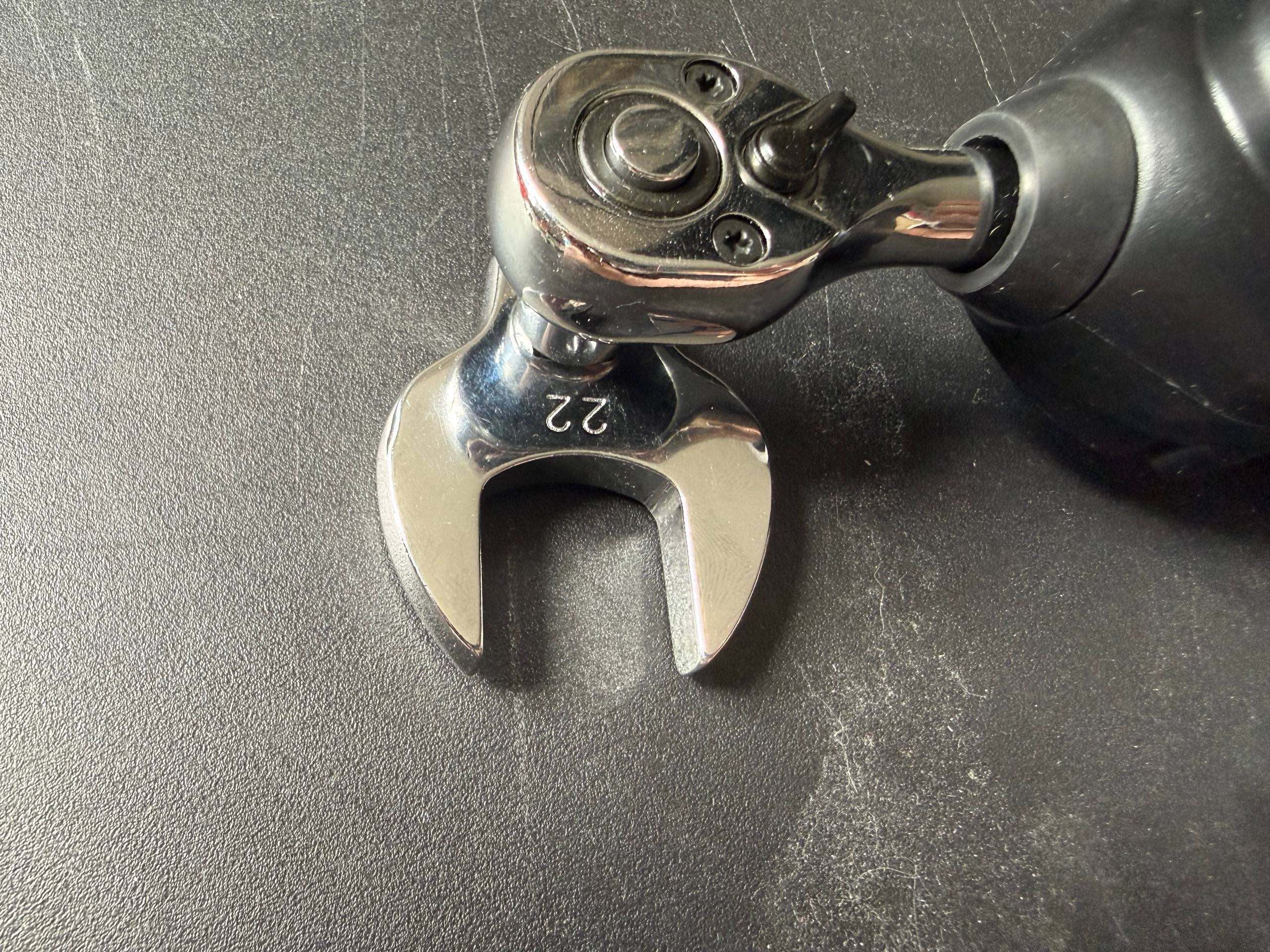

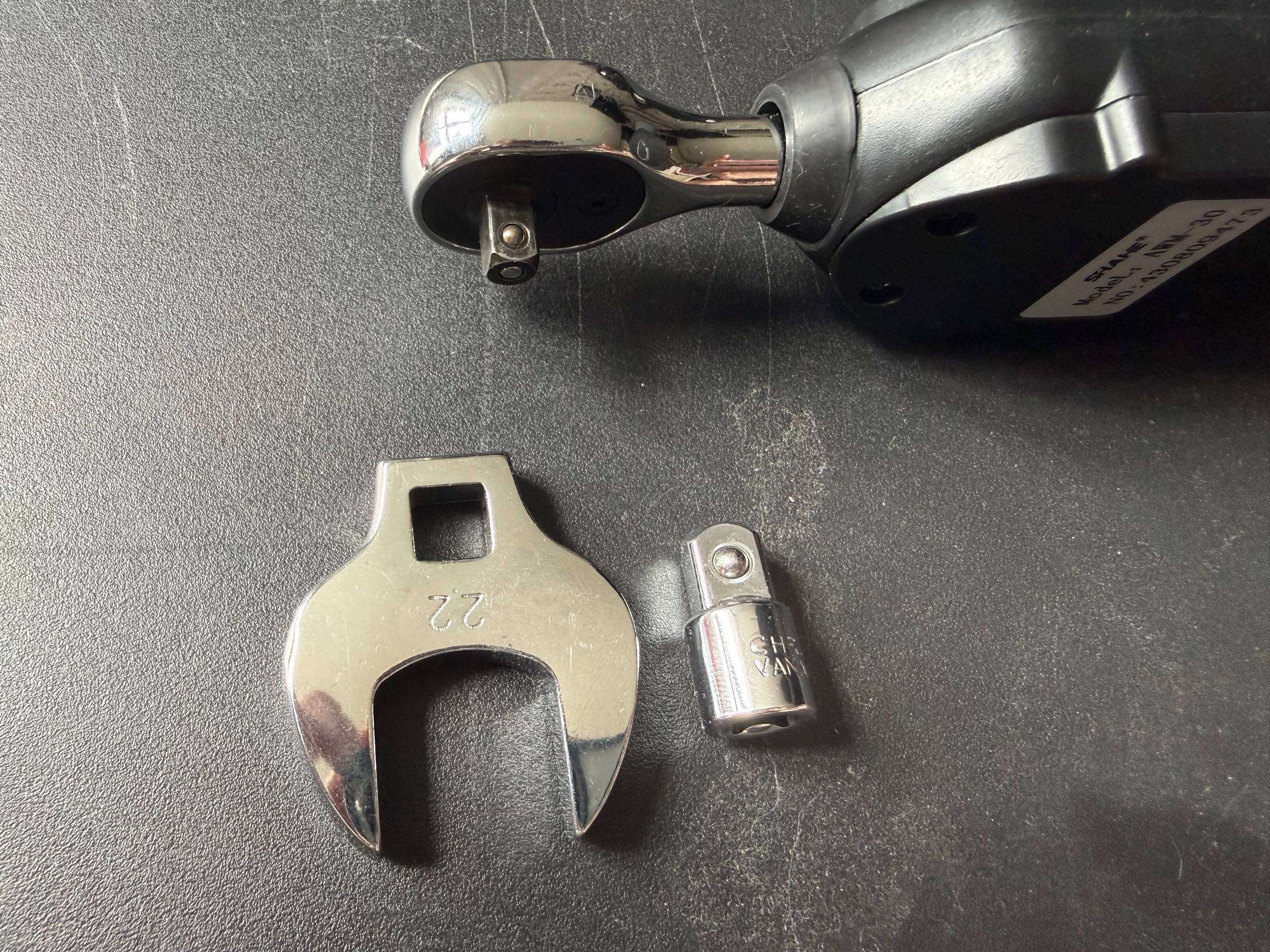

Для маленького ключа знову потрібним виявився перехідник 1/4 на 3/8 (купували на Алі, TYPE E), щоб використовувати ключ crow foot. Зазвичай ключі crow foot мають інтерфейс 3/8 дюйми, і можуть під*еднуватись до великого ключа напряму, але в велосервісі потрібні низькі моменти затяжки (4-8 Нм), тому краще використовувати їх з маленьким ключем:

От в цілому і всі випадки, з якими ми стикнулись у домашньому сервісі. Якщо підсумувати, то виглядає воно так

Маленький ключ AWM-30:

  • затягування звичайних шестигранників чи торксів на невеликі моменти (4-20Нм) через адаптер Toptul FTAB0808 (можна купити біти, яким адаптер не потрібен)
  • затягування гайок і болтів на штанах вилок через подовжувач інтерфейсу (https://s.click.aliexpress.com/e/_c3fuWLIb), потрібна ще торцева головка (для кантрійних вилок – 10мм)
  • затягування дуалів на кермі через подовжувач інтерфейсу (https://s.click.aliexpress.com/e/_c3fuWLIb)
  • затягування ключами тіпа crow foot через перехідник 1/4 на 3/8 дюйми (купували на Алі, TYPE E)

Великий ключ  AWJ3-0085

  • затягування звичайних шестигранників чи торксів на великі моменти (20-50Нм)
  • затягування кареток BSA Shimano через перехідник Wurth 0713128402
  • затягування кареток BSA DUB (напряму)
  • затягування локрінгів на кассетах (напряму)
  • затягування топкепів на вилках (напряму)

Дотатково по ключах

Висновки

  • маленький ключ можна сказать шо ЗБС, задоволені. можемо рекомендувати
  • великий ключ виявився не-брендовим, також на великих моментах ретчет інколи зачіпляється з ударом. на 50 Нм проблем не було, але якось воно так собі. мабуть, рекомендували б глянути на якісь інші ключі
  • динамоментричні ключі потрібно калібрувати. в цілому, це можна зробити в домашніх умовах (приклад)
  • є 100500 комбінацій різних біт, перехідників, і ключів, і ви або продумаєте шо вам треба і купите все одразу, або потім будете бігать-шукать коли воно потрібно “на вчора”))
  • на реддіті колись прочитали класне саммарі по використанню динамометричних ключів: коли бачите момент затяжки на певному вузлі, то бажано розуміти, це мінімальний, чи максимальний момент для цього вузла, тобто тут має бути не мешнє, чи не більше

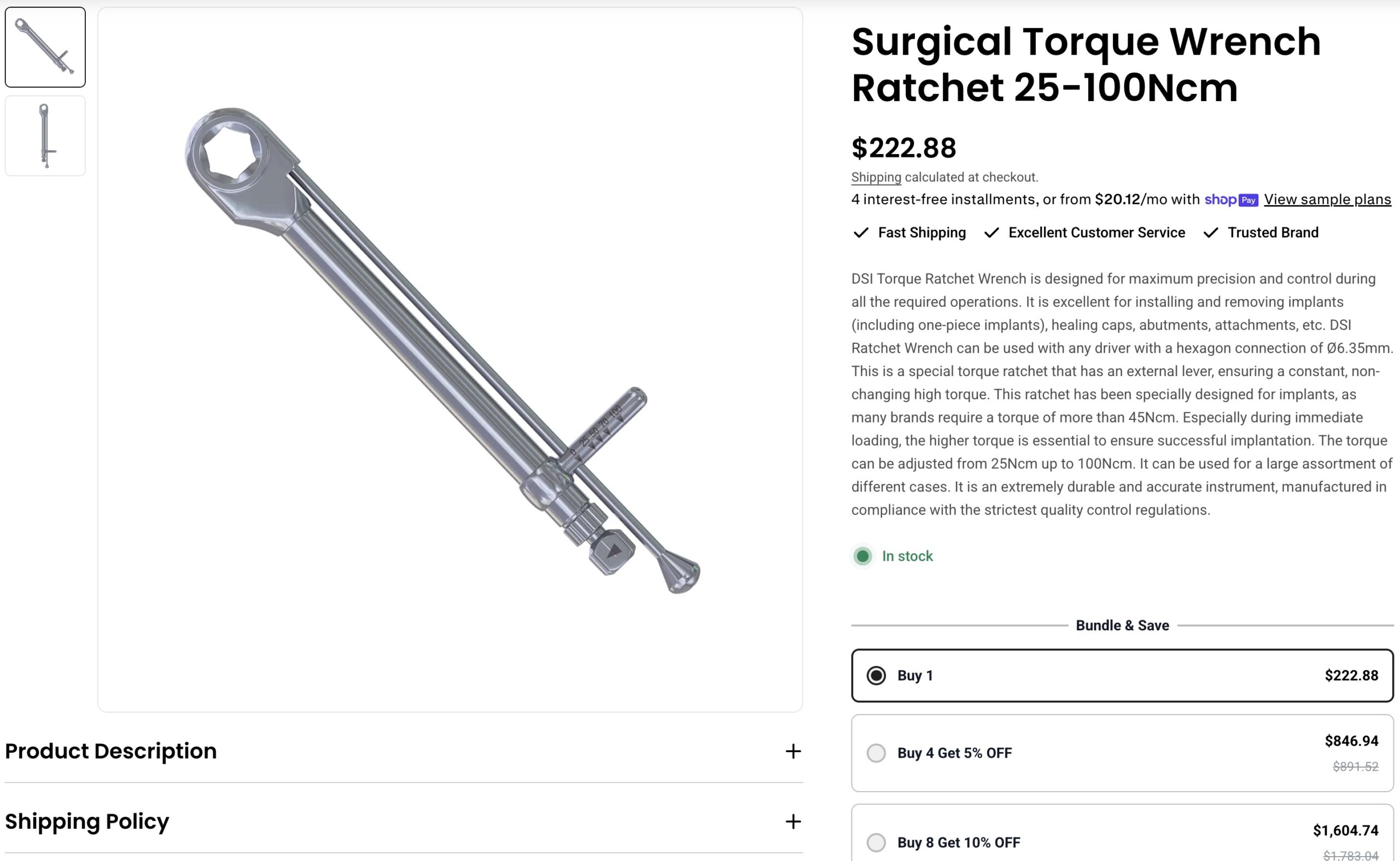

Як бонус-трек – ціни на динамометричні ключі для імплантів)
